Воздушный выпускной клапан EK 50

Отличительные особенности клапана

Принцип работы:

Поплавок открывает или закрывает дюзовое отверстие в зависимости от уровня воды в резервуаре. После короткой фазы переходного процесса воздушный клапан сохраняет неизменными такие показатели как расход газа, давление и уровень жидкости.

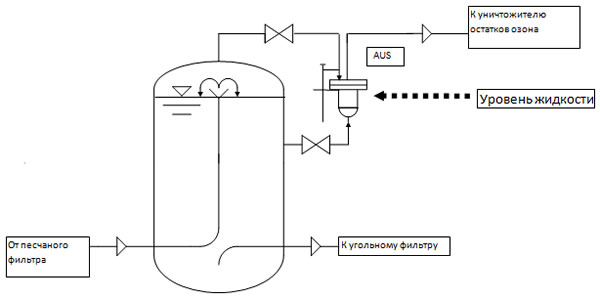

Монтаж EK50:

• Крепление хомутами диаметром 160 mm к стене.
• Уровень жидкости в резервуаре будет определяться в зависимости от того, на какой высоте закреплен резервуар.
• Выход газа обозначен маркировкой „Aus“ - «Выход»







Расход газа max	50 м³/ч
Рабочее давление max	4 bar
Рабочая температура max	40 °C
Подключение:
Вход газа (верхн.)	ПВХ - Резьбовое соединение 25 мм, DN 20
Выход газа (верхн.)	ПВХ - Резьбовое соединение 25 мм, DN 20
Подача воды (нижн.)	ПВХ - Резьбовое соединение 25 мм, DN 20
